TP-Link TL-ER7520G 有線路由器向好幾條ADSL路線開展拔號方式
一、設定TL-ER7520G
1、登陸路由器界面
TL-ER7520G在恢復出廠的情況下，電腦上根據網絡線盡量聯接到無線路由器的5口，本地連接手動式配備192.168.1.X(X坐落于2-254中間)的IP地址，登陸到192.168.1.1的管理方法頁面，登陸登錄名及登陸密碼默認設置均為admin。
2、網橋設定-設定LAN口
點一下“基礎設定>插口設定>網橋設定”，點一下 增加，設定以下：
點一下“明確”，提醒路由器重啟，點一下“是”。
3、插口設定-為WAN口設定好幾個虛插口
<1>設定向modem1拔號的虛插口

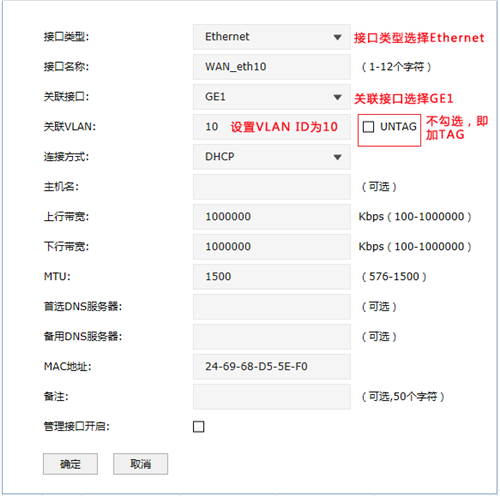

點一下“基礎設定>插口設定”，挑選物理學插口為“GE1”，并點一下 增加，加上eth插口，VLAN ID為10，設定以下：

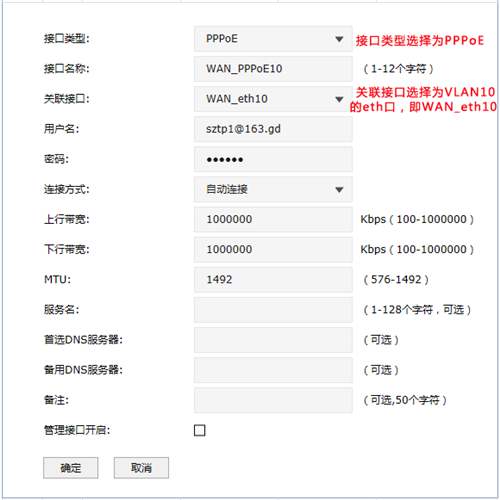

再度點一下 增加，加上VLAN10的PPPoE拔號插口，設定以下：
依照一樣的方式，先后加上向modem2~modem8拔號的虛插口、且VLAN ID先后為11、12、13、14、15、16、17。
4、設定DHCP網絡服務器

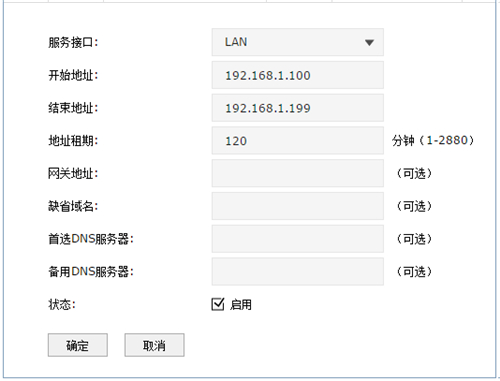

點一下“基礎設定>DHCP服務項目”，點一下 增加，設定以下：
5、設定NAPT標準

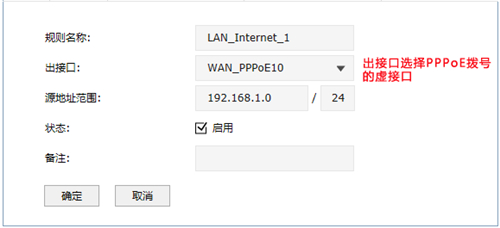

點一下“傳送操縱>NAT設定>NAPT”，點一下 增加，NAPT標準設定以下：

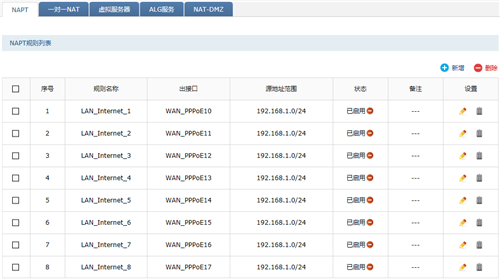

一樣的方式，先后加上出插口為向modem2~modem8拔號的PPPoE插口的NAPT標準。加上結束的NAPT標準目錄以下：
6、設定DNS代理商

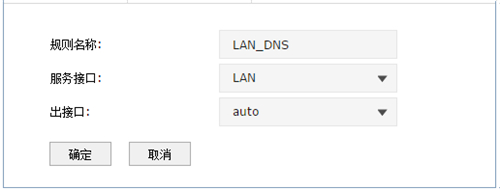

點一下“服務程序>DNS代理商”，點一下 增加，DNS代理商標準設定以下：
設定進行，點一下右上方“儲存配備”。
二、設定網絡交換機
1、將聯級端口設置為TRUNK

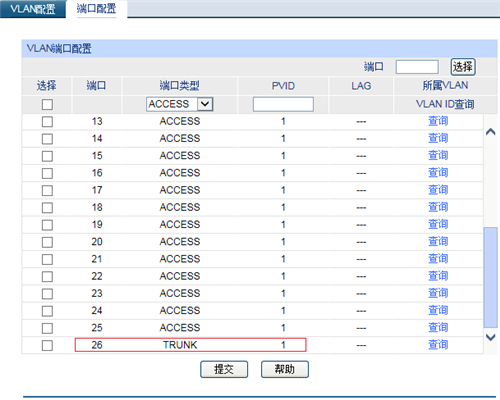

進到網絡交換機管理方法頁面，在“VLAN>802.1Q VLAN>端口配置”，設定26號端口號的端口號種類為TRUNK，如下圖：
2、配備802.1Q VLAN

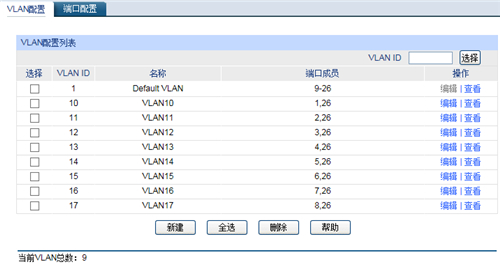

在“VLAN>802.1Q VLAN>VLAN配備”，加上vlan10，端口號為1、26;vlan11，端口號為2、26;vlan12，端口號為3、26;vlan13，端口號為4、26;vlan14，端口號為5、26;vlan15，端口號為6、26;vlan16，端口號為7、26;vlan17，端口號為8、26。如下圖：
到此，應用TL-ER7520G根據一個WAN口向好幾條ADSL路線拔號的設定進行。
